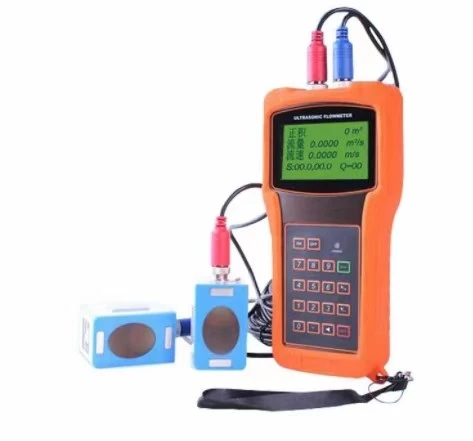

JY-TUF2000H taşınabilir ultrasonik akış ölçeri kullanmaya hoş geldiniz! ! !
1. Açıklama ve özellikler:
El tipi akış ölçer önceki temelde yükseltildi. Yeni sürüm, eski sürümün mükemmel özelliklerinin ve işlevlerinin çoğunu koruyor: darbe ölçüm teknolojisi, ultrasonik ateşleme ve küçük sinyal alma devresi vb. Ana iyileştirmeler ve yükseltmeler, pil güç kaynağı devresinde ve verici devresindedir. Diğer tüm devreler bu yeni versiyona kolayca entegre edilmiştir ve artık en ileri ölçüm teknolojisini uygulayarak daha güvenilir bir ultrasonik cihaz modeli elde etmiş olduk.
Donanım, kolay kullanım, yüksek hassasiyet ve yüksek güvenilirlik özelliklerine sahipken, yazılım çok kullanıcı dostu bir kullanıcı arayüzü ve daha fazla işlev sağlar. Patentli dengeli düşük voltajlı çok darbeli ateşleme devresi, parazit önleme özelliğini büyük ölçüde geliştirerek akış ölçerin, yakın güç frekansı transformatörleri gibi zorlu endüstriyel ortamlarda bile normal şekilde çalışmasına olanak tanır.
2. Ölçüm prensibi:
JY-TUF2000H el tipi debimetre, kapalı borulardaki sıvıların akış hızını ölçmek için tasarlanmıştır. Sensör, temassız kenetleme tipinde olup, kirlenmeden çalışma ve kolay kurulum avantajları sunar.
Hem ultrasonik verici hem de alıcı görevi gören iki sensör kullanılır. Sensörler kapalı borunun dışına birbirinden belirli bir mesafede kelepçelenir. Dönüştürücüler, sesin borudan iki kez geçtiği V yöntemi veya sesin borudan dört kez geçtiği W yöntemi veya dönüştürücülerin borunun ve sesin karşıt taraflarına monte edildiği Z yöntemi kullanılarak kurulabilir. Boru borusundan bir kez geçin. Kurulum yönteminin seçimi borunun ve sıvının özelliklerine bağlıdır. Akış ölçer, iki sensör arasında frekans modülasyonlu ses enerjisi patlamalarını dönüşümlü olarak gönderip alarak ve sesin iki sensör arasında seyahat etmesi için gereken seyahat süresini ölçerek çalışır. Ölçülen geçiş süresindeki fark, borudaki sıvının hızıyla doğrudan ve doğru bir şekilde ilişkilidir.
|
|
|
3.Temel Teknik Veriler:
|
Doğrusallık |
0.5% |
|
Tekrarlanabilirlik |
0.2% |
|
Kesinlik |
±1% of reading at rates>0,2 mps |
|
Tepki Süresi |
0-999 saniye, kullanıcı tarafından yapılandırılabilir |
|
Hız |
±32 m/s |
|
Boru Boyutu |
15mm-6000mm |
|
Toplayıcı |
7-sırasıyla net, pozitif ve negatif akış için rakamlı toplamlar |
|
Sıvı Çeşitleri |
Hemen hemen tüm sıvıları ölçebilir, |
|
Görüntülemek |
4x8 Çince karakterler veya 4x16 İngilizce harfler |
|
İletişim arayüzü |
RS-232, baud hızı: 75'ten 57600'e. |
|
Dönüştürücü Kablo Uzunluğu |
Standart 5m x 2, isteğe bağlı 10m x 2 |
|
Güç kaynağı |
3 adet dahili Ni-H pil. Tamamen şarj edildiğinde 12 saatten fazla çalışma ömrüne sahiptir. Şarj için 100V-240VAC |
|
Veri Kaydedici |
Dahili veri kaydedici 2000 satırdan fazla veri depolayabilir |
|
Manuel Toplayıcı |
7-kalibrasyon için tuşa basma rakamlı toplayıcı |
|
Ev materyalleri |
ABS'ler |
|
Kasa Boyutu |
210x90x30mm |
|
Ağırlık birimi |
Pillerle birlikte 500g |
4.Sensör seçim tablosu:
|
Kelepçeli Tip |
|
Modeli |
Kesinlik |
Koruma Sınıfı |
Boru Boyutunun Ölçülmesi |
Ortam Sıcaklığı |
|
Standrad |
TS-2 |
±1%
|
IP68
|
DN25-DN100mm |
-30 derece -90 derece |
|
|
TM-1 |
DN50-DN700mm |
-30 derece -90 derece |
||||
|
TL-1 |
DN300-DN3000mm |
-30 derece -90 derece |
||||
|
Yüksek Sıcaklık Standardı |
TS-2-HT |
DN25-DN100mm |
-30 derece -160 derece |
|||
|
TM-1-HT |
DN50-DN700mm |
-30 derece -160 derece |
||||
|
TL-1-HT |
DN300-DN3000mm |
-30 derece -160 derece |
||||
|
Montaj Braketi |
HS |
DN25-DN100mm |
-30 derece -90 derece |
|||
|
HM |
DN50-DN300mm |
-30 derece -90 derece |
||||
|
EB-1 |
DN300-DN700mm |
-30 derece -90 derece |
||||
|
Yüksek Sıcaklık Montaj Braketi |
HS-HT |
DN25-DN100mm |
-30 derece -160 derece |
|||
|
HM-HT |
DN50-DN300mm |
-30 derece -160 derece |
||||
|
EB-1-HT |
DN300-DN700mm |
-30 derece -160 derece |
||||
|
Ultra yüksek sıcaklık sensörü |
HS-SHT |
DN25-DN100mm |
-30 derece -260 derece |
|||
|
HM-SHT |
DN50-DN700mm |
-30 derece -260 derece |
5. Paketleme listesi (standart konfigürasyon):
Malları teslim almadan veya kurmadan önce ambalaj listesini dikkatlice kontrol edin.
|
İsim |
Adet (adet) |
|
Ana ünite |
1 |
|
Orta dönüştürücü |
2 |
|
Ultrasonik sinyal kablosu |
2 |
|
Veri hattı |
1 |
|
AC adaptörü |
1 |
|
Birleştirici madde |
1 |
|
Kemer sedyesi |
2 |
|
Kaset |
1 |
|
Kullanım kılavuzu |
1 |
|
Taşıma çantası |
1 |
Not: Kaplin ajanı macun kıvamında olduğundan uçaklarda kullanılmasına izin verilmediğinden uluslararası yük taşımacılığı yapılamaz. Ancak bunun yerine şunları seçebilirsiniz: lityum bazlı gres (sarı kuru yağ), gres, Vazelin vb.
6. Kalibrasyon ve satış sonrası:
JY-TUF2000H debimetre ürünleri, fabrika yeterlilik oranının %100 olduğundan ve doğruluğun %1'e ulaştığından emin olmak için fabrikadan çıkmadan önce bire bir doğrulanır.
Garanti süresi boyunca herhangi bir kalite sorunu olması durumunda, ekipmanı ücretsiz olarak yenileriyle değiştireceğimize söz veriyoruz. Garanti süresi dolmuşsa ücretsiz tamir edebiliriz.
7.TUF2000H'nin çalışmasına ilişkin müşteri geri bildirimleri:
8.SSS:
1. S: Örnek alabilir miyiz? Bu sayaç için minimum sipariş miktarı (PCS) nedir?
C: tabii ki minimum sipariş miktarımız 1 adettir.
2. S: Teslim süresi ne kadardır?
A: Normal stok stokumuz 100 adettir. Ödemenizi alırsak, zamanında size göndereceğiz.
3.Q: Hangi ödeme yöntemleri destekleniyor?
C: Destekliyoruz: TT ödemesi, kredi kartıyla çevrimiçi ödeme, Western Union ödemesi, RMB ödemesi, LC ödemesi.
Başka sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin; tüm sorularınızı yanıtlayacağız! ! !
