1. çalışma prensibi:
Portatif ultrasonik akış ölçerler, sıvıların akışını belirlemek için geçiş süresi ölçüm prensibini kullanır. Cihaz, ultrasonik dalgaları test edilen sıvıdan ileten bir dönüştürücüden oluşur. Dönüştürücü ayrıca, sıvıdan geçen ultrasonik dalgaları algılayan bir alıcı görevi de görür. Ultrasonik dalgalar, sıvının akış hızına bağlı olarak bir sıvı içinde farklı hızlarda hareket eder. Akışkan dönüştürücüye akarken hızlanır ve akışkan içinden daha az zaman alır. Tersine, sıvı dönüştürücüden uzağa aktığında yavaşlar ve içinden geçmesi daha uzun sürer.
Ultrasonik akış ölçerler, aşağı ve yukarı yayılan dalgalar arasındaki geçiş süresindeki farkı ölçer. Bu zaman farkı, sıvının akış hızı ile ilişkilidir ve algoritma ve boru boyutunu kullanarak akış hızını hesaplamak için kullanılır.
Kurulumu kolay, taşınabilir ve kullanımı kolay olan bu el tipi cihaz, sıvı akışını kesintiye uğratmadan veya boruları kapatmadan sahada sıvı akışını ölçmek için idealdir.
|
|

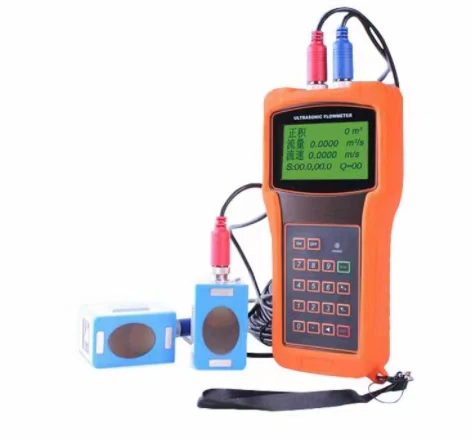

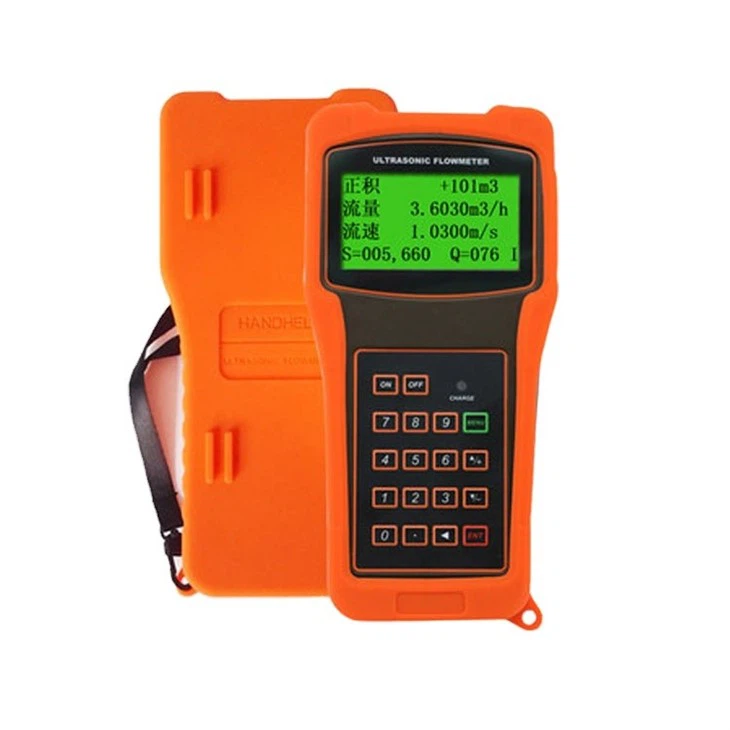

| Portatif Ultrasonik Akış Ölçer Önden Görünüm |
2.Uygulamalar:
El tipi ultrasonik akış ölçerler, su arıtma tesisleri, kimyasal işleme, petrol, yiyecek ve içecek üretimi, HVAC sistemleri ve daha pek çok endüstride kullanılmaktadır. Ölçülen sıvının aşındırıcı, zehirli veya taşınması tehlikeli olduğu durumlarda özellikle yararlıdır.
Su arıtma endüstrisinde, bu sayaç boru hatlarındaki ve diğer arıtma süreçlerindeki su akışını ölçmek için kullanılır. Kimyasal işleme endüstrisinde, doğru dozajı ve kalite kontrolünü sağlamak için kimyasalların akışını ölçmek için kullanılır. Petrol endüstrisinde, boru hatlarında ve deniz altı sistemlerinde petrol ve diğer basınçlı sıvıların akışını ölçmek için kullanılır.
HVAC mühendisleri, ısıtma ve soğutma sıvılarının akışını ölçmek ve optimum performans için sistemi buna göre ayarlamak için bu akış ölçeri kullanır. Yiyecek ve içecek endüstrisinde, hiçbir ürünün israf edilmediğinden ve üretim sürecinin sorunsuz çalıştığından emin olmak için süt, bira ve meşrubat gibi ürünlerin akışını ölçmek için kullanılır.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Temel Teknik Veriler:
|
doğrusallık |
0,5 yüzde |
|
tekrarlanabilirlik |
0,2 yüzde |
|
Kesinlik |
±1% of reading at rates>0,2 mps |
|
Tepki Süresi |
0-999 saniye, kullanıcı tarafından yapılandırılabilir |
|
Hız |
±32 m/s |
|
Boru Boyutu |
15mm-6000mm |
|
toplayıcı |
7-net, pozitif ve negatif akış için sırasıyla haneli toplamlar |
|
Sıvı Çeşitleri |
Hemen hemen tüm sıvılar |
|
Güvenlik |
Kurulum değerleri Değiştirme Kilitleme. Erişim kodunun kilidinin açılması gerekiyor |
|
Görüntülemek |
4x8 Çince karakterler veya 4x16 İngilizce harfler |
|
İletişim arayüzü |
RS-232, baud hızı: 75'ten 57600'e. Üretici tarafından yapılan ve FUJI ultrasonik akış ölçerinkiyle uyumlu protokol. Kullanıcı protokolleri, kullanıcı gereksinimlerine göre yapılabilir |
|
Dönüştürücü Kablo Uzunluğu |
Standart 5m x 2, opsiyonel 10m x 2 |
|
Güç kaynağı |
3 adet AAA dahili Ni-H pil. Tamamen şarj edildiğinde 12 saatten fazla çalışır. Şarj cihazı için 100V-240VAC |
|
Veri Kaydedici |
Dahili veri kaydedici, 2000'den fazla veri satırı saklayabilir |
|
Manuel Toplayıcı |
7-kalibrasyon için basamaklı bas-git toplayıcı |
|
Ev materyalleri |
ABS |
|
Kasa Boyutu |
210x90x30mm |
|
Ağırlık birimi |
pillerle birlikte 500g |
4.Ultrasonik akış sensörü, boru çapı aralığı için uygundur:
|
Kelepçeli Tip |
Resim |
Modeli |
Kesinlik |
Koruma Sınıfı |
Boru Ölçüsü Ölçümü |
Orta Sıcaklık |
|
Standart |
|
TS-2 |
± yüzde 1 |
IP68 |
DN25-DN100mm |
-30 derece -90 derece |
|
|
ÇB-1 |
± yüzde 1 |
IP68 |
DN50-DN700mm |
-30 derece -90 derece |
|
|
|
TL-1 |
± yüzde 1 |
IP68 |
DN300-DN3000mm |
-30 derece -90 derece |
|
|
Yüksek Sıcaklık Standardı |
|
TS-2-HT |
± yüzde 1 |
IP68 |
DN25-DN100mm |
-30 derece -160 derece |
|
|
TM-1-HT |
± yüzde 1 |
IP68 |
DN50-DN700mm |
-30 derece -160 derece |
|
|
|
TL-1-HT |
± yüzde 1 |
IP68 |
DN300-DN3000mm |
-30 derece -160 derece |
|
|
Montaj Braketi |
|
HS |
± yüzde 1 |
IP68 |
DN25-DN100mm |
-30 derece -90 derece |
|
|
HM |
± yüzde 1 |
IP68 |
DN50-DN300mm |
-30 derece -90 derece |
|
|
|
EB-1 |
± yüzde 1 |
IP68 |
DN300-DN700mm |
-30 derece -90 derece |
|
|
Yüksek Sıcaklık Montaj Braketi |
|
HS-HT |
± yüzde 1 |
IP68 |
DN25-DN100mm |
-30 derece -160 derece |
|
|
HM-HT |
± yüzde 1 |
IP68 |
DN50-DN300mm |
-30 derece -160 derece |
|
|
|
EB-1-HT |
± yüzde 1 |
IP68 |
DN300-DN700mm |
-30 derece -160 derece |
5.Paketleme Listesi (Standart Konfigürasyon):
|
İsim |
ADET (adet) |
|
Ana ünite |
1 |
|
Orta dönüştürücü |
2 |
|
ultrasonik sinyal kablosu |
2 |
|
veri hattı |
1 |
|
AC adaptörü |
1 |
|
Birleştirici madde |
1 |
|
Kemer sedyesi |
2 |
|
Kaset |
1 |
|
Kullanım kılavuzu |
1 |
|
Taşıma çantası |
1 |
6. yöntem Kurulumu:
※V yöntemi montajı, 15 mm ila 400 mm arasında değişen boru iç çaplarıyla günlük ölçüm için en yaygın moddur. Buna yansıtma modu da denir.
※Z yöntemi, boru çapı 200 mm'nin üzerinde olduğunda yaygın olarak kullanılır.
※W yöntemi genellikle 15 mm ila 50 mm çapındaki plastik borularda kullanılır
7.Site çalışma haritası:
7.SSS:
1. S: El tipi su debimetre modeli nasıl kurulur?
A: Bu kurulum çok basittir ve su debimetre türleri için kılavuzlar ve kurulum videoları sağlıyoruz, lütfen bizimle iletişime geçmekten çekinmeyin.
2. S: Şarj işlemi tamamlandıktan sonra pilin sürekli kullanım süresi ne kadardır?
Cevap: Pilin sürekli çalışma süresinin 12 saatten fazla olduğu tahmin edilmektedir.
3. S: Numune alabilir miyim? MOQ kaç ADET?
C: evet, minimum sipariş miktarımız 1 adettir.
4. S: Sunabileceğiniz en kısa teslim süresi ne kadardır?
A: stoklarımız var, ihtiyacınız varsa, ödemenizi aldıktan hemen sonra size gönderebiliriz.
5. S: Fabrikanızı ziyaret edebilir miyim?
A: Tabii ki, ihtiyacınız varsa fabrikamızı her zaman ziyaret etmenizi bekliyoruz.
6.Q: Taşınabilir ultrasonik debimetrenin doğruluğu nasıldır?
C: Kesinlik yüzde 1'dir.
